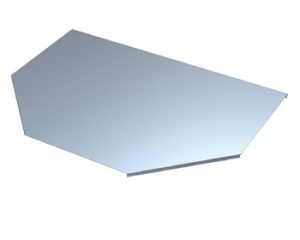

Poklopac T spojnice PTSU

Primjer: Š 52 × V 30 mm

Primjer KB: 125786 Dostupno na upit

ODABRANA IZVEDBA PTSU-50

KATALOŠKI BROJ 105938

Odaberite širinu kanala

Materijal Čelik

Zaštita SC

Visina 30 mm

Duljina 314 mm

Širina (A): 52 – 602 mm
Visina (H): 30 – 60 mm
Duljina (L): 314 – 864 mm 7 vrste
Debljina lima (D): 0.55, 0.70, 0.90 mm
Masa: 0.22 – 4.57 kg/m

Opis proizvoda

Poklopac T spojnice PTSU iz ponude Metalis d.o.o. garantuje kvalitetu, dug vijek trajanja i kompatibilnost s ostalim elementima našeg sustava.

U ponudi je raspon dimenzija: širina (52 – 602 mm), visina (30 – 60 mm). Standardna duljina elementa: 314 – 864 mm. Debljina lima po izboru: 0.55, 0.70, 0.90 mm. Svi elementi proizvedeni su od kvalitetnog konstrukcijskog čelika — površinska zaštita prema važećem katalogu (cink, termičko pocinčavanje ili inox po upitu).

Ključne prednosti proizvoda

Kompatibilnost s ostalim elementima Metalis sustava kabelskih kanala.
Brza i jednostavna montaža zahvaljujući standardiziranim perforacijama i spojnicama.
Visoka nosivost i dug vijek trajanja čak i zahtjevnim industrijskim uvjetima.
Dostupna pomoćna dokumentacija i crteži prema zahtjevu kupca.

Za detaljnu ponudu, cjenik i rokove isporuke za slobodno nas kontaktirajte koristeći gumb ispod ili stranicu Kontakt.

Tehnički podaci

Kategorija proizvoda	Perforirane kabelske police 60 mm, Perforirani kabelski kanali i spojnice, Poklopci za perforirane kabelske police
Šifra obitelji	—
Raspon širine (A)	52 – 602 mm
Raspon visine (H)	30 – 60 mm
Duljine (L)	314 – 864 mm (7 vrsta)
Debljina lima (D)	0.55, 0.70, 0.90 mm
Masa (raspon)	0.22 – 4.57 kg/m
Ukupno tipova	7 oznake
Grupe proizvoda	OSTALO
Materijal	Čelik (površinska zaštita prema katalogu)
Dostupnost	Na upit
Interni kod	ptsu-50

Pribor

SPOJNICE (7 proizvoda)

Artikl	Tip / Šifra	Kataloški br.	Količina
Reducirna stranica ZU-60 6 tipova	`ZU-50/30`	106389	Mjerna jedinica: 1 kom
Ravna spojnica RSU 7 tipova	`RSU-50/30`	106634	Mjerna jedinica: 1 kom
Kutna spojnica 45° SHSU-60 7 tipova	`SHSU-50/30`	105915	Mjerna jedinica: 1 kom
Kutna spojnica 90° USU-60 7 tipova	`USU-50/30`	105900	Mjerna jedinica: 1 kom
T spojnica TSU-60 7 tipova	`TSU-50/30`	105905	Mjerna jedinica: 1 kom
Križna spojnica KSU-60 7 tipova	`KSU-50/30`	105910	Mjerna jedinica: 1 kom
Bočna spojnica BTSU-60 7 tipova	`BTSU-50/30`	138444	Mjerna jedinica: 1 kom

POKLOPCI (5 proizvoda)

Artikl	Tip / Šifra	Kataloški br.	Količina
Poklopac križne spojnice PKSU 7 tipova	`PKSU-50`	106814	Mjerna jedinica: 1 kom
Poklopac spojnice 45° PSHSU 6 tipova	`PSHSU-50/30`	105933	Mjerna jedinica: 1 kom
Poklopac spojnice 90° PUSU 7 tipova	`PUSU-50`	105928	Mjerna jedinica: 1 kom
Poklopac bočne spojnice PBTSU 7 tipova	`PBTSU-50`		Mjerna jedinica: 1 kom
Poklopac perforiranog kanala PPKU 7 tipova	`PPKU-50/30`	105923	Mjerna jedinica: 1 kom

KANALI (1 proizvod)

Artikl	Tip / Šifra	Kataloški br.	Količina	Akcija
Perforirani kabelski kanal - PKU 60 7 tipova	`PKU-50/30`	106620	Mjerna jedinica: 1 kom

Svi tipovi (7 oznake)

OSTALO (7 oznake)

Oznaka	Širina A (mm)	Visina H (mm)	Duljina L (mm)	Debljina D (mm)	Masa (kg/m)	Kataloški broj
PTSU-50	52	30	314	0.55	0.22	`105938`
PTSU-100	102	60	364	0.55	0.35	`105939`
PTSU-200	202	60	464	0.55	0.66	`105940`
PTSU-300	302	60	564	0.7	1.35	`105941`
PTSU-400	402	60	664	0.7	1.97	`105942`
PTSU-500	502	60	764	0.9	3.48	`114832`
PTSU-600	602	60	864	0.9	4.57	`115251`
